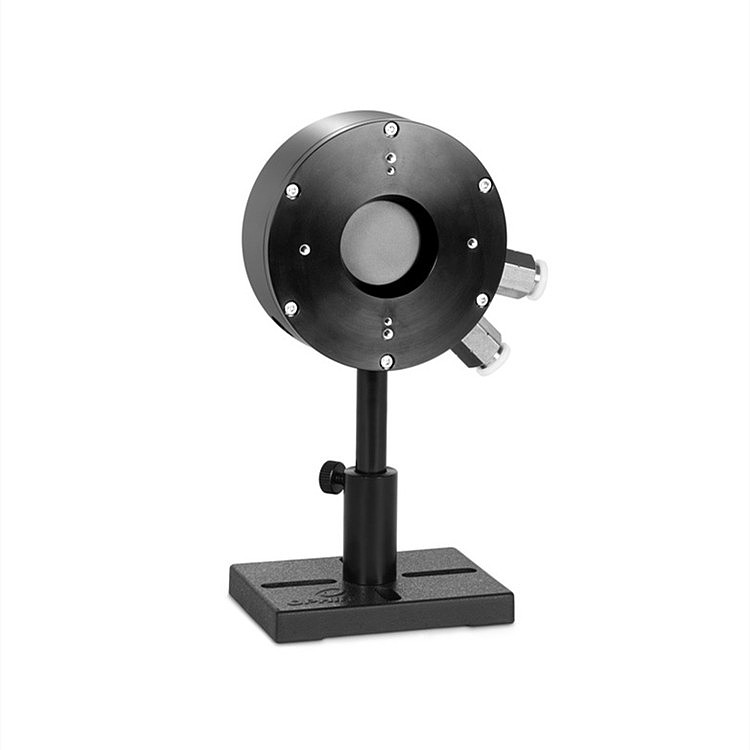

OPHIR激光測量傳感器1000W-BB-34-QUAD

BeamTrack系列1000W-BB-34-QUAD激光測量傳感器可以測量激光光束的位置、功率和能量。孔徑為34 mm，測量激光光束位置時，精度可達0.5 mm。其功率測量范圍是5 至 1000 W，能量測量范圍是500 mJ 至 300 J。其具有頻譜平坦的寬帶涂層，頻譜覆蓋范圍為0.19 至 20 µm。在 StarLab 應用程序中支持帶有 Vega、Nova II、Juno、EA-1、StarLite 和 StarBright 的 BeamTrack 傳感器。請按照步驟說明，使用 StarLab 應用程序升級 BeamTrack 傳感器的嵌入式軟件。使用其他儀表和接口時，無需更新 PE-C 的嵌入式軟件。BeamTrack 傳感器無法通過 EA-1 接口升級。

用于 0.19 至 20 µm 激光測量的寬帶吸收器

5 至 1000 W 連續(xù)功率測量范圍

0.5 至 300 J 能量測量范圍

準確跟蹤激光束位置，準確到幾分之一毫米

FL250A-BB-50-PPS 功能：功率/能量/位置/尺寸

1000W-BB-34-QUAD 功能：功率/能量/位置

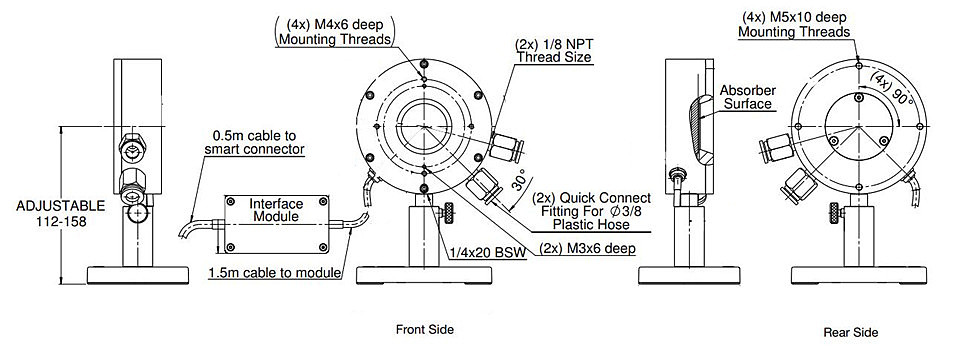

可調(diào)節(jié) 112-158

連接智能連接器的 0.5 米電纜

接口模塊

1.5 米電纜至模塊

(4x) M4x6 深安裝螺紋

(2x) 1/8 NPT 螺紋尺寸

(2x) 用于 Ø 3/8 塑料軟管的快速連接接頭

(2x) M3x6 深

1/4x20 BSW

(4x) M5x10 深安裝螺紋

吸收器表面

1G01332：保護罩，15K-W、10K-W、5000W、L1500W、1000W 傳感器

7Z08353：公制水連接器，10 毫米，水冷傳感器

7E01176B：BeamTrack 傳感器電纜，5 m 長，連接 PPS / Quad 到功率計

7Z10299A：BeamTrack 傳感器電纜，10 米長，將 PPS / Quad 連接至功率計

7Z11010：BNC 適配器，DB15 光學傳感器連接器

XWAR-SENSOR：傳感器延長保修

產(chǎn)地：美國

孔徑尺寸：Ø 34 mm

吸收器類型：BB - 通用寬帶

光譜范圍：0.19 至 20 µm

Min功率：5 W

Max平均功率：1000 W

Min脈沖能量：500 mJ

Max脈沖能量：300 J

Max平均功率密度：7 kW/cm²

響應時間：2.5 s

Max能量密度：< 100 ns；0.3 J/cm²

Max能量密度：2 ms；10 J/cm²

光束跟蹤功能：功率/能量/位置

冷卻方式：水冷

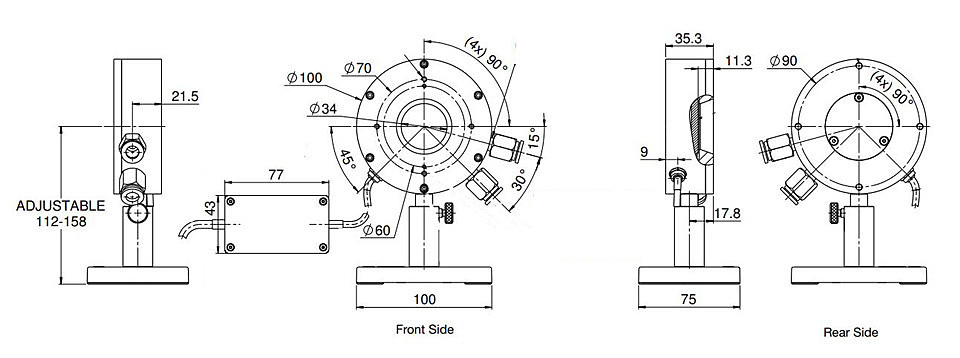

尺寸：Ø 100 x 35 mm

電纜長度：2.8 m

符合認證：CE、UKCA、RoHS

材料加工、增材制造、科學、IPL、光纖、眼睛防護、VCSEL、太赫茲測量、電信、汽車、直接能源、UVA
