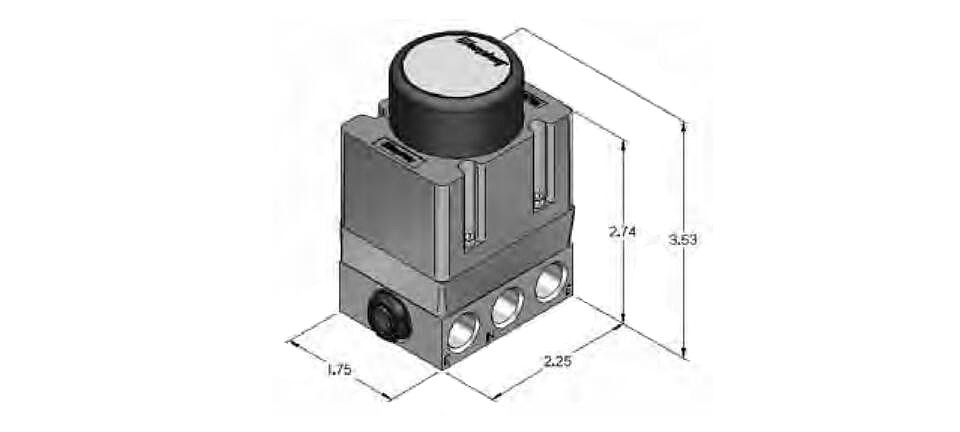

CONTROL LINE電動空氣閥C42E2

Control Line TAC3 電動空氣閥采用 Delrin 套筒結構，可減少摩擦，從而實現平穩的性能和較長的使用壽命。單電磁閥型號采用機械彈簧和專利空氣彈簧使主閥桿回位。雙電磁閥型號可自動保持后一個位置，防止壓力中斷時損壞設備。TAC3 電動空氣閥是一系列堅固耐用、結構緊湊的 2 位 4 通 5 端口閥，具有共同的入口和獨立的排氣口。1 號氣缸口為常開，2 號氣缸口為常閉。它們具有非鎖定手動超控功能。閥蓋可用作接線盒，便于接線，拆卸時無需斷開接線。這些閥門可安裝在帶有閥體安裝孔的任何位置，也可直接在線安裝。它們還可與 #8-25 A 安裝支架一起安裝，或安裝在堅固的擠壓鋁 TAC3 CMC 系列歧管上。TAC3 Electric C42E 系列是方向控制閥，流量可達 0.5 Cv。這些壓力不平衡閥芯/空氣彈簧回復閥適用于操作中等尺寸的氣缸，Max孔徑為 2"。低功耗電磁閥為標準配置。雙位四通型號可作為直通閥或多歧管安裝閥使用，也可作為內部或外部先導閥使用。

雙電磁閥、瞬時觸點、位置保持型閥門

無需保持繼電器。(請注意，如果去掉供氣壓力，閥門可能無法保持位置。取下扣眼即可安裝導管

所有交流和直流電壓均為標準連續工作電壓

外部空氣先導連接，用于閥控低于 30 psig 的介質，并將先導空氣與閥控介質隔離

泄漏率低

流量大，體積小

運行安靜 無交流嗡嗡聲

手動超控為標準配置

扣眼 - 標準或 DIN 型電氣連接器 - 可選

C42E1 型是單電磁鐵、接觸式、空氣/彈簧回流閥。提供由扣眼保護的導線，可以拆下扣眼安裝導管。或者，用戶也可設定使用代碼 39 的插入式電氣連接器。

C42AE1 型與 C42E1 型相同，但有一個外部空氣先導連接，允許對低于 30 psig 的介質進行閥控，并將先導空氣與閥控介質隔離。

CM42E1 型是 C42E1 閥的一個型號，用于安裝在 Control Line CMC 系列閥組上。

CM42AE1 型與 CM42E1 型相同，但有一個外部空氣先導連接，允許對低于 30 psig 的介質進行閥控，并將先導空氣與閥控介質隔離。

C42E2 型是一種雙電磁鐵、瞬時觸點、位置保持閥。獨特的設計無需保持繼電器。(引線由扣眼保護。取下扣眼即可安裝導管。所有交流和直流電壓均為標準連續工作電壓。

C42AE2 型與 C42E2 型相同，但有一個外部空氣先導連接，用于閥控低于 30 psig 的介質，并將先導空氣與閥控介質隔離。

CM42E2 型是 C42E2 閥門的一個型號，用于安裝在 Control Line CMC 系列閥塊上。

CM42AE2 型是 C42AE2 閥的一種，用于安裝在控制管路 CMC 系列閥組上。

訂購時，標有 STD 和 NA 的選件代碼不作為型號的一部分。N/C 表示不收費，但選件代碼須包含在型號中。OS 表示選件須單獨訂購，不作為型號的一部分。

N/C = 不收費

NA = 不可用

OS = 單獨訂購，該選項需額外收費

STD = 標準

SP = 設定，此選項需額外收費

8-25 A 安裝支架，用于直通閥和歧管。

HS-4 DIN 連接器（C42 系列），用于代碼 39 閥門。

用于所有前綴 CM 閥門的代碼 73 速度控制器。

8-38A 用于 CMC 系列歧管的隔離板。

產地：美國

接口類型：4 通

接口尺寸：1/4 管道

介質：空氣、惰性氣體

重量：1.3 磅 / 0.63 kg

溫度范圍：-28.9 至 65.6 ℃ (-20 至 150 ℉)

運行速度：至 600 CPM

材料：鋅壓鑄件、鋁、黃銅、不銹鋼、鍍鋅鋼、Delrin、丁腈橡膠

潤滑：可使用

過濾：Min 40 μm

電壓：24 DC / 120 AC

線圈編號：46-8A / 46-4

功率：7.1 / 23.0 W

電流：0.296 / 0.236 A

電阻：86 / 105 Ω

熱升(C)：85.9 / 77.8

開啟時間秒數：0.013 / 0.009

關閉時間（秒）：0.022 / 0.016

供應壓力

50 psig（3.5 bar）時 100 psig（7.0 bar）時

腔室填充 0 至 40 psig（0 至 2.8 bar）

10 立方英寸 (164cc)充氣/排氣時間：0.475 秒

腔室填充 0 至 80 psig（0 至 5.5 bar）

100 立方英寸（1640 ml）充氣/排氣時間：0.524 秒

排氣 50 至 10 psig（3.5 至 7 bars）

100 立方英寸（1640 ml）充氣/排氣時間：0.991 秒

排氣 100 至 20 psig（7.0 至 1.4 bar）

100 立方英寸（1640 ml）充氣/排氣時間：1.170 秒

半導體、農業、工業、船舶
