應用于GOA TFT-LCD面板中的高壓電平移位器-iML7272A

高壓電平移位器的主要作用是解決不同電壓域間的信號隔離與轉換問題‌。當?shù)碗妷河虻男盘栃枰?qū)動高電壓域的負載時，直接連接會導致災難性后果。電平移位器通過隔離和轉換這些信號，確保系統安全穩定地運行。

技術特點‌：

高速傳輸‌：采用電容耦合技術，信號傳輸延遲縮短至3納秒以內，適用于對實時性要求嚴苛的場景。

高絕緣能力‌：保持4000V的絕緣能力，適用于高壓環境。

自適應調節‌：新一代產品集成自適應柵極驅動電路，能在檢測到電壓尖峰時自動調節驅動阻抗，提升系統的抗擾度。

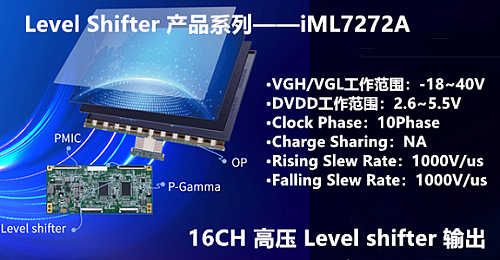

iML7272A是一個高壓電平移位器。該設備適用于GOA TFT-LCD面板的應用。液平移位器被設計用于產生一個高壓信號，以驅動TFT-LCD面板。提供16個輸出，在LVGL/VGL和VGH之間切換，以充電和放電高達5nF的電容負載。該設備將由定時控制器（TCON）產生的邏輯電平信號轉換為GOA面板所要求的高電平信號。

iML7272A包含過熱保護（OTP）和過流保護（OCP）。

過熱保護（OTP）：裝置用于防止iML7272A因功率耗散過大而過熱。當結溫超過150°C（較小值）時，OTP將停止工作。所有輸出通道在結溫下降約20°C（典型值）時開始工作。

過電流保護（OCP）：iML7272A在發生OCP條件時可以檢測輸出引腳（STV、CLK1到10、LC1到2、DIS_LVGL）。如果發生OCP條件，IC的所有輸出（STV、CLK1到10、LC1到2、DIS_LVGL）將拉高至高阻抗狀態。VUVLO和VGH <POR下降后，IC再次恢復。

在正常工作時，故障引腳變?yōu)楦唠娖綘顟B(tài)。發生OTP或OCP時，故障引腳變?yōu)榈碗娖綘顟B(tài)，每個輸出通道隨之變?yōu)楦咦杩範顟B(tài)。

iML7272A使用兩根線，串行數據（SDA）和串行時鐘（SCL），進行通信。這兩條線通過電阻連接到外部正電源電壓。這意味著當總線空閑時，兩條線都處于高電平?？偩€上的設備具有開漏引腳。I2C總線上的每個設備都會響應緊隨起始條件之后發送的從設備地址字節。
